为保证我们的产品可以在合理条件下正常使用，得到您对产品的认可，我们将简述产品的使用流程以及注意事项，请认真阅读后，再进行LED显示屏的安装和调试工作。

1 使用硬件设备清单：

LED显示屏 信号连接线 电源连接线 系统控制卡（装载在电脑内）系统接受收卡（装载在LED显示屏内）台式电脑（含DVI视频输出 及 串口） 显示屏 以及相关附属配件

2 使用流程

硬件安装步骤如下：
1、 把DVI显示卡插于主板的AGP插槽，安装好该卡的驱动程序；
2、 将数据采集卡插于空的PCI插槽(如果有使用)；
3、 用DVI电缆线把数据采集卡与显示卡连接在一起；
4、 把控制线与串口(Rs232)相连（可选,灵星雨系统需要）；
5、 用网线与接收卡相连；(具体条数根据工程图纸)
6、 检查连接无误即可进行设置或上电调试。

软件安装步骤如下：
1、显卡驱动安装
将显卡驱动程序光盘插入光驱，即可自动进入安装状态，请按提示操作即可。首先安装DirectX8.1；然后再安装驱动程序；最后安装控制面板。
2、播放软件
安装大屏幕专用播放与设置软件LED演播室,或其他控制软件将随屏所附应用软件光碟插入光驱，复制或安装所有的程序到计算机上。

3 电子屏操作步骤（重要）

1、 开屏：请先打开计算机，再打开电子屏。为各设备通入电源（确保输入电压符合产品要求）打开LED屏体（屏体通电瞬间会有区域性的闪烁，表明屏体通电），打开计算机，务必确保显卡设置正确（不正确会没有显示画面，即黑屏），打开控制软件 ，进行基本的像素尺寸和显示区域设置（此设置并不影响LED显示屏画面的显示）
2、关屏：首先关掉LED屏体电源，关掉控制软件，再正确的关闭计算机。

4、发现问题

1 检查各接线方式是否正确，包括，强电部分的连接（弱电部分已经在生产企业测试完成），信号连接是否正确，主要为系统接收卡输入与输出方向是否正确，接收卡上有方向示意。系统连接是否正确（请翻阅系统连接说明）计算机软件部分是否完成安装，包括显卡的设置（请翻阅显卡设置说明）和控制软件安装。

5、注意事项

1、遵守《用户使用手册》中的操作步骤；
2、防潮，湿度要求为：最高工作温度时，LED显示屏应小于相对湿度为92%
3、温度适当，温度要求为：工作环境温度 -20°C≤t≤80°C、贮存环境温度 -40°C≤t≤60°C
4、供电电源要符合要求：LED显示屏的供电电源电压：220V±10% 频率：50HZ±5% 安全大地接触可靠，地线与零线隔离可靠，接入电源远离大功率用电设备。

在操作流程中的其他问题，请翻阅我们相关的说明，如再有疑问请联系我们。

户外LED显示屏(模组)日常维护说明

1   多块模组连续不亮或有异常：检查信号方向第一块不正常模组的排线和电源线是否接触良好，如模组无LED亮，则表明无电源输入，请检查电源部分（可用万用表检查），如出现花色（有色彩混乱的亮点）则表明模组无信号输入，请检查第一块不正常模组的排线的输入端是否接触紧密，可多次拔插测试，如问题依旧可以调换新的排线。

2  单模组不亮：检查该模组的电源供应是否良好，主要是检查模组上的电源插座是否有松动。如整块模组出现颜色混乱或者色彩不一致（但有信号输入，有正确的画面）则为信号传输排县接触不良，重新插拔排线，或者更换测试过的排线。如更换良好的排线仍有同样问题，请察看PCB板的接口是否出现问题。

3   单灯不亮问题检测方法：用万用表检查LED是否损坏，如果灯坏了就按下面第5项换灯。具体测灯方法：把万用表打到电阻X1档，指针式万用表黑表笔接LED的正极，红表笔接负极（数字表黑笔接负，红笔接正），如果LED亮，所测的灯是好的，如果灯不亮，所测的灯是坏的。

4   LED坏点维护（失控点）：经过单灯检测确认为 LED损坏，则根据实际需求，选择性采用下列维护方法。
4-1正面维护：用对应型号的螺丝刀从正面将固定面罩螺丝去除掉（注意保留好螺丝），取下面罩，进行换灯（请按照下面换灯方法换灯），换灯和胶体密封结束后，将原面罩复原，上紧螺丝（上螺丝时请注意不要压住灯），最后如有胶体残留在LED表面请细心清除胶体。

4-2 背面维护：用对应型号的螺丝刀从背面将螺丝去除掉（注意保留好螺丝），拔掉信号排线，为安全请不要拔掉电源连接线，以防止意外，小心将模组从钣金孔中取出，移到箱体背面，然后依照正面维护方法对单个模组进行维护换灯（请按照下面换灯方法换灯）或者检修其它。

5   换灯：将损坏LED周围的胶体用尖利工具（如镊子）去除掉，并使LED针脚清楚的表露在视线中，右手用镊子夹住LED，左手用烙铁（温度大约为40度左右，过高温度将对LED造成损伤）接触焊锡，并做稍许停留（不超过3秒钟，如超过时间但并不达到拆卸要求，请冷却后再重新尝试）将焊锡融化，用镊子将LED去掉。将符合要求的LED灯正确的插入PCB电路板的孔中，（LED灯的长脚为正极，短脚为负极，PCB上 “方孔”为LED正极针脚插孔，“圆孔”为LED的负极针脚插孔），将少许焊锡丝融化，黏合在烙铁头上，用镊子调整好LED方向，使其平稳，将焊锡焊于LED和PCB相连处，用相同类型的胶体（PH值=7）密封好LED。

系统故障排除-八步排除led显示屏系统故障

第1步：检查显卡设置部分是否设置好，根据需要设置方法在光盘电子档中有，请查阅。

第2步：检查系统基本连接，如 DVI 线，网线插口是否正确，主控卡与电脑PCI 插曹的连接，串口线连接等，连接方法已经有图例，请认真查阅参考

第3步：检查电脑及LED电源系统是否满足使用需求。当LED屏体电源不足时，当显接近白色（耗电多）会引起画面闪烁，根据箱体电源需求配制合适供电电源。

第4步：检查发送卡的绿灯是否有规律闪烁，闪烁转第6步，如果不闪烁，重新启动，没进win98/2k/xp之前检查绿灯是否有规律闪烁, 如闪烁转第二步操作，请检查DVI线连线是否连接好，如果问题没解决为发送卡、显卡和DV线I三者之一有故障，请分别更换后重复第3步。

第5步：请按软件说明进行设置或重新安装后再设置，直到发送卡绿灯闪烁，否则重复第3步。

第6步：检查接收卡绿灯（数据灯）是否与发送卡绿灯同步闪烁，如果闪烁转第8步，检查红灯（电源）是否亮，如果亮转第7步，不亮检查黄灯（电源保护）是否亮，如不亮检查电源是否接反或电源无输出，如亮检查电源电压是否为5V，如是关掉电源，去掉转接卡及排线再试，如问题没解决为接收卡故障，更换接收卡，重复第6步。

第7步：检查网线是否连接良好或太长(必须使用标准的超5类网线，无中继器的网线最长距离小与100米)，检查网线是否按标准制作（请查阅统安装与设置），如问题没解决为接收卡故障，更换接收卡，重复第6步。

第8步：检查大屏电源灯是否亮，如不亮转第7步，检查转接卡接口定义线是否与单元板匹配。

注意：大部分屏体连接好后，都有可能出现局部某箱体无画面或者花屏，由于网线的RJ45接口连接不牢固，或者接收卡电源没有连接，导致信号没有传过去，所以请重新拔插网线（或者调换），或插上接收卡电源（注意方向）都能解决问题

1)挂装（贴墙装）

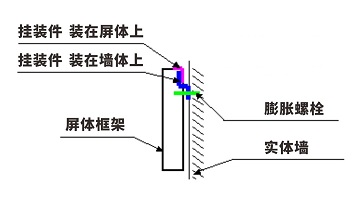

适用于10平方米以下的显示屏。墙体要求是实墙体或悬挂处有混凝土梁。空心砖或简易隔档均不适此安装方法。

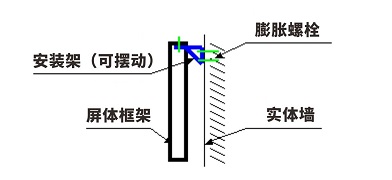

2)架装适用于10平方米以上的显示屏，且便于维修。其他具体要求同贴墙装一样。

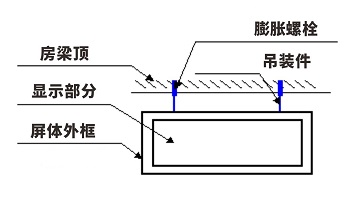

3)吊装适用与10平方米以下的显示屏，此安装方式必须要有适合安装的地点，如上方有横梁或过梁处。且屏体一般需要加后盖。

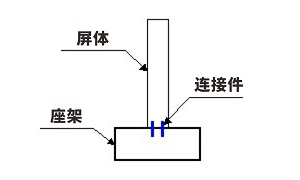

4)座装座装可分为：

    可移动座装：指座架单独加工而成。放置于地面，可以移动。

固定式座庄：指座架是与地面或墙面相连接的固定式座架。

关于led显示屏使用中应注意的事项：

一、 开关led显示屏注意事项：
     1 开关顺序：
       开屏时：先开机，后开屏。
       关屏时：先关屏，后关机

(先关计算机不关显示屏，会造成屏体出现高亮点，烧毁灯管，后果严重。)
     2、开关屏时间隔时间要大于 5分钟。
     3、计算机进入工程控制软件后，方可开屏通电。
     4、避免在全白屏幕状态下开屏，因为此时系统的冲击电流最大。
     5、避免在失控状态下开屏，因为此时系统的冲击电流最大。
        A计算机没有进入控制软件等程序；
        B 计算机未通电；
        C 控制部分电源未打开。
     6．环境温度过高或散热条件不好时，应注意不要长时间开屏。
     7．电子显示屏体一部分出现一行非常亮时，应注意及时关屏，在此状态下不宜长时间开屏。
     8．经常出现显示屏的电源开关跳闸，应及时检查屏体或更换电源开关。
     9．定期检查挂接处的牢固情况。如有松动现象，注意及时调整，，重新加固或更新吊件。
     10．根据大屏幕显示屏屏体、控制部分所处环境情况，避免虫咬，必要时应放置防鼠药。

二、 控制部分的更改、变动注意事项
     1．计算机、控制部分的电源线零、火不能反接，应严格按原来的位置插接。如有外设，连接完毕后，应测试机壳

是否带电。
     2．移动计算机等控制设备时，通电前应首先检查联接线、控制板有无松动现象。
     3．不能随意改动通讯线、扁平联接线的位置、长度。
     4．移动后如发现短路、跳闸、烧线、冒烟等异常显现时，不应反复通电测试，应及时查找问题。

三 软件操作使用注意事项
     1 软件备份：WIN2003、WINXP、应用程序、软件安装程序、数据库等。
     建议使用“一键还原”软件，操作方便。
     2 熟练掌握安装方法、原始数据恢复、备份。
     3 掌握控制参数的设置、基础数据预置的修改
     4 熟练使用程序、操作与编辑。
     5 定期检查病毒，删除无关的数据
     6．非专职人员，请勿操作软件系统。
